Ретро проводка

Ретро проводка в частном доме.

Она не только обеспечивает питание наружных приборов, так необходимых для комфортного проживания, но и помогает защитить дом от потенциальных опасностей. Наружная  ретро проводка должна быть установлена согласно нормам безопасности региона проживания, с использованием соответствующих материалов.

Наружная проводка - важная часть электрической системы любого дома.

В данной статье, вкратце, коснемся особенностей монтажа винтажной проводки или как ее принято называть наружной ретро проводки с использованием витого кабеля.

Электропроводка в стиле ретро становится все более популярной для использования в домах благодаря своему уникальному виду и функциональности.

Универсализм данного способа электрофикации позволяет производить монтаж практически во всех жилых пространствах. Привнося в интерьер свою нотку уюта, тепла и романтизма, а так же ностальгические воспоминания о детских годах проведенных на каникулах у бабушки в деревне. Ведь та самая проводка, которую теперь мы именуем винтажной, в недалеком прошлом была в каждом доме.

Особенности ретро проводки.

Электропроводка в стиле ретро имеет несколько отличительных особенностей, которые делают ее привлекательной для многих домовладельцев. Во-первых, провод не имеет общей изоляции, содиняющий жилы. Каждая жила имеет двойную изоляцию. Первая - изоляция из поливинилхлорида, самозатухающего материала, температура эксплуатации которого составляет до +70 градусов. Практически все провода имеют одну из своих оболочек ПВХ. Вторая - оплетка из полиэфирных нитей. Отсутствие общей объединяющей оплетки позволяет монтировать этот провод на специальные изоляторы типа РШ 4. Путем разделения жил, надеваем образовавшуюся петлю провода на изолятор и надежно фиксируем. Такой монтаж является безопасным, так как изолятор создает интервал между проводом и поверхностью стены более чем в 1см., и предотвращает их соприкосновение.

При наружном монтаже электропроводки необходимо соблюдать особую осторожность, чтобы обеспечить безопасность и правильную технику монтажа. Важно, чтобы все соединения были надежными, без открытых концов проводов, которые могут вызвать поражение электрическим током. Также важно, чтобы все соединения были должным образом изолированы.

Ретро провода бывают разных цветов и оттенков, что может придать уникальный шарм внешнему декору любого дома. При надлежащем уходе, обслуживании и установке эта стильная проводка сможет придать вашему открытому пространству великолепный вид и доставить эстетическое удовольствие.

Деревянные подложки на бревно.

Подложка для электроустановки.

   Согласно стандартам безопасности, при монтаже открытой проводки декоративным ретро проводом, применяются специальные изоляторы. Помимо функции фиксации проводов, они создают воздушный зазор, необходимый интервал между проводом и поверхностью стены.
Подложки из массива дерева, выполняют схожую роль, обеспечивая, так называемую прокладку между стеной и розеткой, или выключателем, при этом позволяя равномерно, параллельно завести провод в электроустановку без перекосов.

Применение подложки на бревно.

   Но что делать, если дом построен из бревна и нет возможности установить подложку на ровную поверхность?
На помощь приходят универсальные подложки на бревно. Их отличие лишь в том, что они имеют заднюю фаску, обеспечивающую точное примыкание к бревенчатой стене. Теперь можно без труда провести установку электротехнических изделий на ровную поверхность.

Подложки на бревно, круглые, квадратные под разные диаметры бревна.

    Подложки выполнены из массива березы, прочного и податливого материала. Эти характеристики позволяют устанавливать их в интервальных размерах. Например на размер бревна от 220 до 250 и от 260 до 280, существует всего два размера подложек. При правильном подборе диаметра, они прекрасно подтягиваются и примыкают к бревну без каких либо проблем. Береза, материал из которого производятся накладки. К ее преимущества принято относить – цвет древесины, фактура, прочность и мягковолокнистость. Поэтому подложки из массива этого дерева обладают высокой надежностью, не трескаются и не скалываются. К недостаткам этотго материала относят боязнь влаги, высокаую стоимость изделий и сложность обработки и профилирования.

Размеры накладок позволяют установливать от одной до трех единиц электроусановки, ретро розеток или выключателей диаметром до 80мм.

Подложки на бревно выпускаются без тонировки, имеют натуральный цвет, под покраску.

Обработав эту подложку специальным тонирующим средством или лаком можно получить прекрасную фактурную накладку на бревно. Каждый может проявить вдоволь свой дизайнерский талант и сделать из обычной, банальной подложки роскошный предмет интерьера, который будет радовать на протяжении долгого времени.

Открытая проводка в доме.

С чего начать.

Монтаж открытой проводки в помещении.

Монтаж открытой проводки в помещении, будь то дом, баня или квартира, производится на финишном этапе подготовки стен. После обработки и покраски можно приступать к прокладке электрического провода и установке электротехнических и коммутационных устройств. Электрификация требует серьезного подхода к планированию размещения выключателей и розеток, а также к расчету силовых возможностей будущей проводки. Необходимо продумать расположение выключателей, розеток, а также предположительную мощность потребителя каждой электроточки. Помните, что на их расположение существуют определенные правила. Точкой потребления является любая розетка, вывод для подключения любого типа освещения, любая распределительная коробка

Линии питания освещения и линии питания розеток должны быть раздельными.

   При планировании учитывайте, что провода должны идти либо строго вертикально, либо строго горизонтально. Все повороты должны иметь угол 90 градусов. Не забывайте, что соединения не вечны, как бы качественно они ни были сделаны. Важно отметить, что при прокладке, так называемой ретро проводки, монтаж на стену осуществляется при помощи специальных изоляторов или держателей, позволяющих создать воздушный интервал между проводом и поверхностью стены.

При планировании размещения распределительных коробок необходимо учитывать их ремонтную доступность и пригодность.

   Всегда оставляйте возможность прямого доступа к ним, с допуском визуального контроля соединений проводов внутри коробки. Если планируется прокладка других сетей, кроме электрических, например, телефонных или локальных, то необходимо учитывать то, что расстояние между силовой проводкой и слаботочной должно быть не менее 20-25 сантиметров. Допускается их пересечение, но исключительно под углом 90 градусов.

Нарисуйте на стене и, при необходимости, на потолке, места расположения точек потребителей и трассы прохождения проводов.

   После этого можно приступать к работе.

Инструменты, которые могут понадобиться при работе с ретро проводкой;

 - шуруповерт, отвертка крестовая, отвертка шлицевая, отвертка индикаторная, бокорезы, токовые клещи, стриппер – клещи для снятия изоляции, плоскогубцы, изолента, термоусадочная трубка, канцелярский нож, в некоторых случаях обжимные клещи (кримпер) и паяльник. Для прокладки провода через стену могут потребоваться сверла большого диаметра. Не лишними будут защитные очки и респиратор.

   Укладку проводов лучше начинать с дальней точки. Необходимо помечать концы проводов, так будет проще при монтировании вводного щита. Не забывайте оставлять запасную длину проводов, как у точек потребления, так и во вводном щите.

Распределительные коробки в ретро стиле.

Основное предназначение распределительных коробок.

Электрическими распределительными коробками называются особые контейнеры, созданные в большинстве случаев из пластика. Обычно их форма круглая или прямоугольная. Они закрываются крышкой из того же материала. Без них невозможна любая электрическая схема.

Функции распределительных коробок.

 1. Коммутация шлейфов или участков электрической разводки в одной зоне. В ней и монтируются коробки. И там же соединяются провода.

 2. Гарантия пожарной безопасности электросхемы всего здания. При соединении проводов по всей разводке может произойти их возгорание. Распределительные коробки этого не допускают.

 3. Эстетическая. Они помогают создать стене достойный облик, ведь на ней при их наличии не будут видны клеммные составляющие, либо открытые скрутки. Таким функционалом обладают, так называемые, декоративные или распределительные коробки в стиле ретро. Их отличительная черта — это стилистическая схожесть со всей устанавливаемой электрикой, как по цвету, так и по серийной принадлежности. Например, серию электротехнических изделий Вектор составляют ретро розетки, поворотные выключатели и распределительные коробки различных цветов из безопасного АБС–пластика.

Категории распределительных коробок.

1. Внутренние.

Предназначение – внутренняя разводка проводов. Монтаж такой распайки происходит в стене. С внешней стороны можно увидеть только её крышку.

2. Накладные.

Монтаж осуществляется поверх стены. Предназначение – открытая проводка.

Требования к монтажу распределительных коробок.

1. Высота позиции от начальной поверхности (без учёта плиток, натяжных потолков и т.д.) составляет 10 – 30 см. Точный параметр зависит от высоты самих потолков.
2. При наличии внутри строения скрытой разводки под каждую коробку нужно сделать нишу под её параметры и форму. Глубина монтажа должна позволить крышке распределительной коробки в результате работ оказаться заподлицо с оформленной поверхностью стены.
3. При использовании накладной версии её установка происходит непосредственно на отделанную стену, либо на специальные подложки, служащие для декоративной отделки места установки и для создания безопасного расстояния от поверхности стены.
4. К участку монтажа распайки должен быть беспрепятственный подход. Так её при надобности будет удобно ремонтировать и обслуживать.
5. Необходимо знать точное местонахождение скрытой коробки.
6. Оформление крышки самой коробки должно соответствовать общему дизайну помещения и не выбиваться из общего строя электроустановочных изделий.

Принципы правильного соединения проводов в корпусе распределительной коробке.

Они отражены в ПУЭ.

Есть следующие методы монтажа:

1. Пайка.
2. Опрессовка.
3. Клеммный монтаж, самозажимные клемники (оригинальные).
4. Монтаж с применением болтов или винтов.

Спаянные окончания проводов обязательно изолируются с помощью изоленты. Все соединения должны распределяться равномерно. Не допускается их контакт друг с другом.
Далее все соединения нужно испытать: к каждому контуру подключается нагрузка. Если стыковой участок стал тёплым, его требуется переделать.

Ретро розетки.

Розетки в ретро стиле. Как элемент декора.

Несомненно, ретро розетки могут быть интересным решением во многих пространственных композициях. Они обладают большим потенциалом, который следует эффективно использовать при оформлении внешнего вида и функциональности помещения. Важно помнить, что мелкие детали часто имеют большое значение для композиции произведения. Поэтому розетки в ретро стиле могут оказать значительное влияние на восприятие всего интерьера и впечатление, которое производит декор.

Почему ретро розетки должны быть тщательно подобраны к интерьеру.

Как уже говорилось, детали часто оказывают огромное влияние на общий дизайн. Необходимо позаботиться о том, чтобы все элементы декора были идеально подобраны друг к другу. Поэтому к выбору ретро розеток следует подходить с ответственностью. Хотя может показаться, что из-за своих небольших размеров и технического характера эти изделия не привлекают особого внимания, но это не совсем так. В следствии того, что их монтаж производитя на стену, они становятся частью интерьера и находясь на виду, во многих случаях, могут стать центром внимания. И следует очень позаботиться о том, чтобы розетки, используемые в интерьере, соответствовали общей композиции по стилю и цвету.

В чем преимущество ретро розеток.

Выбор розеток на отечественном рынке весьма велик, даже с учетом того, что в последнее время некоторые производители покинули нашу страну. Многие продавцы могут предложить привлекательное соотношение цена/качество, а также значительную долговечность, которая часто позволяет использовать их в течение многих лет. Это означает, что с точки зрения удобства использования, покупка такой розетки может быть очень интересным решением. Кроме того, ретро розетки могут выполнять различные визуальные функции в интерьере. В зависимости от концепции дизайна, они могут стать отличительной чертой пространства или его тонким дополнением, что может стать отличным элементом отряжения на "традиции прошлого времени" в индустриальных, классических и деревенских интерьерах.

О чем следует помнить при выборе розеток в стиле ретро.

Выбирая розетки, подойдите к этому вопросу с вниманием к деталям и эстетическим воображением. Конечно, также должны учитываться технические потребности. Кроме всего прочего, полезно обратить внимание на размер розетки. С визуальной точки зрения ретро розетки могут быть интригующей деталью как в сдержанных, так и в слегка сумасшедших и экспериментальных интерьерах. Само собой, что каждый должен учитывать свои предпочтения и то, какую дизайнерскую идею он хочет воплотить в жизнь. Интересными могут быть как тонкие сочетания, так и контрасты. Возможности здесь поистине огромны. К слову, в серии Вектор есть возможность миксовать цвета подложек и розеток, получая приемлемые сочетания.

Покупая розетку в ретро стиле, учитывайте несколько моментов:

1. Для многих людей одним из ключевых факторов является цена. Хотя стоимость, несомненно, является важным фактором, она не должна рассматриваться как единственный фактор при принятии окончательного решения о покупке.

2. Следует проанализировать такие аспекты, как качество и изготовления, надежность производителя, детали дизайна и визуальная привлекательность.

Выбор ретро розетки может быть довольно сложной задачей, поскольку существует множество вариантов. Покупая розетки серии Вектор, Арбат и Астория можете быть уверенны в их надежности, безопасности и долговечности. Но тем не менее, стоит принять вызов и сделать ставку на осознанное и продуманное решение.

Чем крепить ретро провод.

С недавних пор, декоративный провод стал пользоваться все большим спросом. И на это есть веские основания.

Причины популярности декоративного круглого провода:

 Причина первая, банальная, витой ретро провод наскучил, потерял свою оригинальность, стал шаблонным. Декоративный провод, напротив, подкупает своей новизной и своеобразием.

 Так как монтаж проводов по деревянной стене связан с особенностью правил пожарной безопасности, которые подразумевают оставлять воздушный интервал между токонесущим проводником и поверхностью стены, то обычные крепежи для круглого провода категорически не подходят. Собственно отсутствие вариантов фиксации провода кроме как витого, не позволяло иметь достойной альтернативы. После появления некоторых видов крепежа для декоративного провода, спрос на него заметно вырос.

Виды крепежа ретро проводки.

Крепеж провода типа КМ.

 Простота монтажа электропроводки на изоляторы КМ-01 и КМ-02 подкупает свей простотой.                                                                        Визуально, полученный результат, будет выглядеть интереснее нежели при испрользовании витого ретро провода и керамических изоляторов, в особенности, если используется трехжильный провод. Так как при насадки на изолятор, провод неравномерно фиксируется (2 жилы с одной стороны, одна жила с другой), и только опытный электрик, путем натяжки провода и его фиксации специальными подвязками, сможет невелировать этот фактор. В крепеже КМ, фиксация происходит внутри изолятора. При помощи этого фиксатора можно производить монтаж витого ретро провода, не волнуясь за итоговый результат.

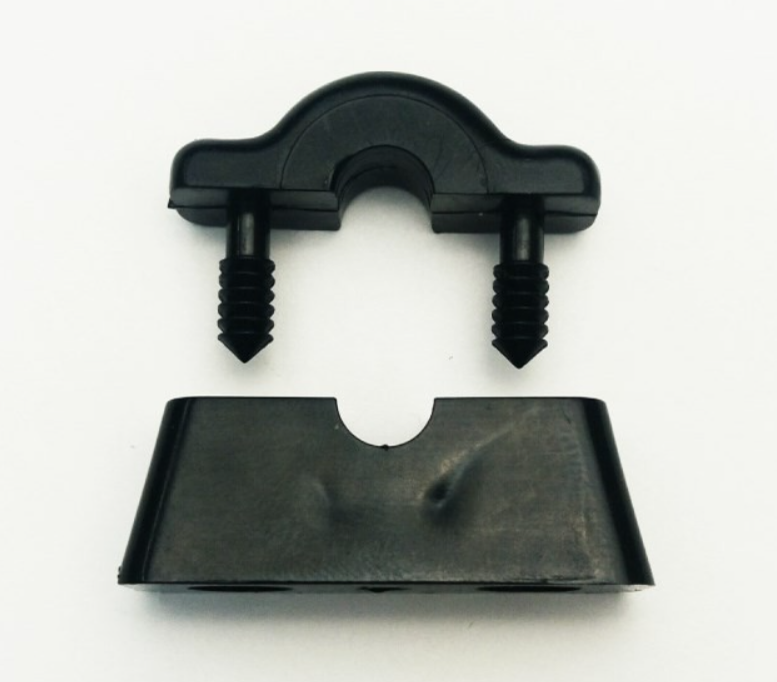

Крепеж провода типа КП.

 Другой вариант фиксации декоративного провода, это крепеж КП-1 и КП-2, имеющий отличительный от изолятора КМ форм-фактор, но со схожим функционалом. Монтаж, при помощи этих элементов, осуществляется путем установки основания на поверхность стены и фиксации прижимной пластины резиновой киянкой.

Отличия круглого и витого ретро провода.

 Стоимость декоративного и витого ретро провода аналогична, но круглый провод обладает дополнительной ПВХ изоляцией. Все провода гибкие, жилы с многожильным сердечником. В идеале, жилы должны соответствовать ГОСТу. За счет дополнительной изоляции, круглый провод примерно на 1-1.5мм толще своего витого сородича, что в принципе, можно отнести к его недостаткам.

Технология устройства открытой электропроводки в доме.

Открытая проводка. Меры безопасности.

В соответствии с требованиями пожаробезопасности именно открытая электропроводка рекомендуется к использованию в деревянных домах. В этом случае все электрические коммуникации проходят непосредственно по стенам, потолку и иным опорным конструкциям помещения. При этом фактически они не маскируются от взора, не укладываются в полость оснований, как в случае со скрытой проводкой, а остаются на виду.

Сильные и слабые стороны ретро проводки.

Главное достоинство подобной технологии – возможность применения декоративных проводов  в стиле ретро и отсутствие необходимости штробления стен. Таким образом, порядок монтажа коммуникаций значительно упрощается. Кроме того, за счёт такого метода электроснабжения можно обеспечить быстрый и беспрепятственный доступ к проводке, что очень важно для деревянных строений или помещений с внутренней отделкой из древесины.

Главный условный недостаток открытой электропроводки в деревянном доме – это отсутствие маскировки при прокладке коммуникаций и установке электроточек, что, в свою очередь, негативно сказывается на сложившемся в помещении интерьере.

Монтаж декоративного ретро провода.

Монтировать такую проводку можно разными способами. Каждый метод имеет свои преимущества и недостатки: какой-то считается неэстетичным, зато простым и незатратным. Другие технологии подразумевают использование конструкций, сочетающихся с интерьером, но требуют капиталовложений.

Так, к примеру, в домах, построенных в первой половине прошлого века, использовались изоляторы или фарфоровые ролики. Именно по ним и прокладывались скрученные провода, которые в наше время именуются ретро проводом. Все требования безопасности при этом учитываются, поскольку при монтаже от основной поверхности делается отступ. К слову сказать, существуют специальные, усовершенствованные элементы монтажа, которые позволяют прокладдывать декоративный круглый провод с возможностью натяжения на каждом этапе прокладки. Так что использование данной технологии оправдано и сейчас, особенно если интерьер в помещении выдержан в ретро стиле.

Другие способы прокладки наружной проводки.

Следующий способ монтажа связан с применением гофрошлангов (гофрированных труб). Кабель протягивается через гофру, а затем вся конструкция закрепляется на основной поверхности при помощи вспомогательных элементов (например, клипсы). Главные достоинства открытой электропроводки в гофре – возможность монтажа проводов по неровным основаниям и пожаробезопасность, обусловленная низкой горючестью материала. Эстетические характеристики  опускаем, так как внешне, такая проводка смотрится неприглядно.

Ещё одна популярная технология – использование ПВХ-плинтусов с кабель-каналами, в которые укладываются проходящие в доме провода и впоследствии закрываются крышкой. Существенный плюс применения подобных изделий заключается в эстетичности всей конструкции: можно подобрать плинтуса необходимого оттенка и текстуры.

Единственным недостатком такого метода можно считать сложность монтажа (особенно при значительных перепадах на поверхности).

Способ проводки, при котором провода прокладываются по стенам либо потолку и закрепляются на скобах, уже отживает свой век. Это выглядит некрасиво, неаккуратно, не безопасно, особенно если коммуникации проходят в два параллельных ряда. Положительная сторона у такого способа открытой проводки только одна - он не требует больших финансовых затрат.

Делайте выбор самостоятельно.

Открытая проводка в доме. Отличие от внутреннего монтажа.

Хотите обеспечить освещение или возможность использования электроприборов для своего коттеджа, квартиры, дачного домика или закрытой беседки? Открытая электропроводка придаст строению необходимый комфорт и безопасность.

Как обеспечить безопасный электромонтаж в деревянном доме?

Согласно стандартам, деревянные постройки относятся к категориигорючих материалов. Поэтому электропроводку не рекомендуется укладывать непосредственно на горючую поверхность стены, их необходимо разделить достаточным воздушным зазором, для этого важно установить специальный изолятор для декоративного провода.

 Рекомендуем использовать в качестве электропровода, декоративный ретро провод ПДК сечением 1.5мм. для световых групп, и 2.5 мм. для розеточных, различной цветовой гаммы. Для его монтажа применяются специальные держатели типа КМ-01 и КМ-02. Они состоят из основания и колпачка, позволяющие сначала проложить провод в нужном направлении, зафиксировав их на основаниях, а затем, последовательной фиксацией колпачков произвести натяжение. При этом важно соблюдать интервал между изоляторами, а именно 30-40см.

 В данном случае использование дополнительных крепежей или гофрированной трубы не целесообразно. Если решите провести проводку сквозь стену, лучше заранее подумать о том, куда будет вести электропроводка, далее просверлить отверстия и закрепить в них втулочные проходы, использовать желательно керамические изделия.

Способы монтажа электропроводки в доме.

 В целом электропроводка в деревянном доме может быть реализована двумя способами: внутренним или наружным.

 Внутренний способ электромонтажа более трудоемок.

Он связан с прокладкой провода в металлическом гофрированном рукаве, или трубе, с непосредственным заземлением. А также с проблемой визуализации целостности электропроводки. Плюсы данного способа, это отсутствие проводов и распределительных коробок, а так же менее выпуклая электроустановка.

Наружный или открытый способ проще в реализации.

Провода и соединения доступны для визулизации, что повышает уровень безопасности. Вся электротехническая продукция для наружного монтажа адаптирована для современного дизайна и без проблем подойдет к любому интерьеру. Провода имеют различную расцветку и несколько видов монтажных элементов. Смотрится стильно и оригинально.
